El sistema de puesta a tierra es una parte básica y fundamental de cualquier instalación eléctrica.
La puesta a tierra tiene como objetivos principales:
- Limitar la tensión que presentan las masas metálicas respecto a tierra: Evitar que cuando toquemos esa parte conductora expuesta dentro de un cuadro o aparato, la tensión de contacto con el mismo pueda ser perjudicial para la persona que lo toca.
- Asegurar la actuación de las protecciones
- Protecciones diferenciales: Vigilan y limitan la corriente que se pueda fugar a tierra y por lo tanto no retorna por los conductores de fase/neutro.
- Protecciones contra sobretensiones: Ante una caída de un rayo, existe fluctuación de la tensión de la red que se transmite a través de las líneas, el cual se intenta controlar mediante protecciones de sobretensiones que derivan esa "sobreenergía" a tierra.
- Disminuir el riesgo que supone una avería en el material eléctrico utilizado: Un malfuncionamiento podrá causar una derivación de corriente a través de la tierra, lo cual causará una detección del defecto.
Lo más importante es dimensionar correctamente la pletina de tierra (PE).
Para este propósito la IEC-61439 dispone de una formula para calcular la sección mínima de la pletina de PE (tierra) pero adicionalmente hay que dimensionarla acorde la resistencia soportada a cortocircuito del circuito de protección acorde el punto 10.5.3 de la norma.
Rittal cuenta con ensayos y resultados de resistencia al cortocircuito, por lo que ya se encuentran tabulados los valores para una especificación más rápida en la pág 115 del "CATALOGO TÉCNICO DE VX25 RI4POWER"

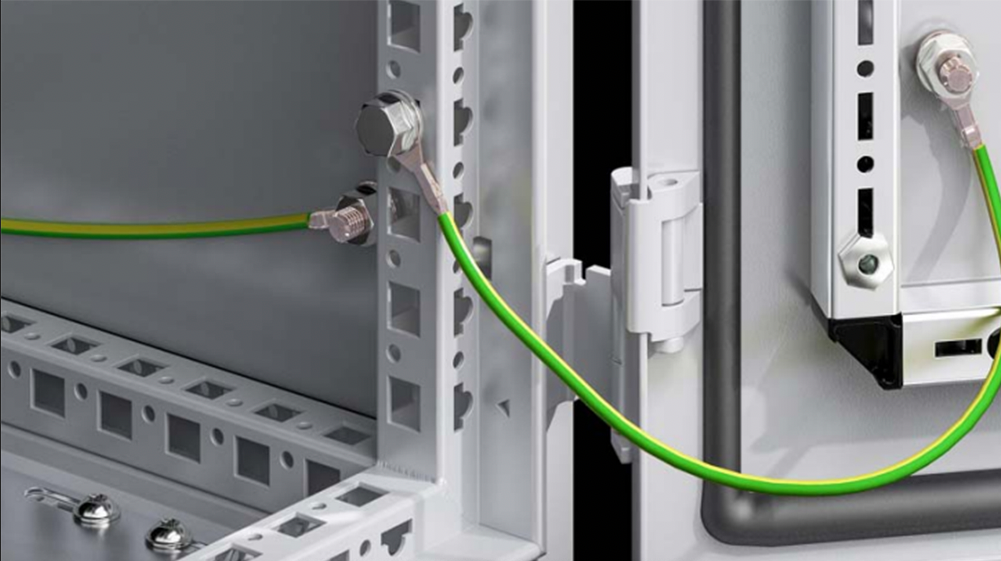

Una vez dimensionada la pletina, hay que garantizar la continuidad del circuito de tierra entre las partes conductores expuestas del armario y el circuito de protección (PE), es decir, comprobar que las partes expuestas están conectadas al borne de conexión de conductor de protección externo de entrada (PE) y que la resistencia no excede los 0.1 Ω, esto según el punto 10.5.2 de la IEC 61439.
Para mayor información revisar la información de Rittal del cuaderno técnico de conexión de PE.
