Descripción

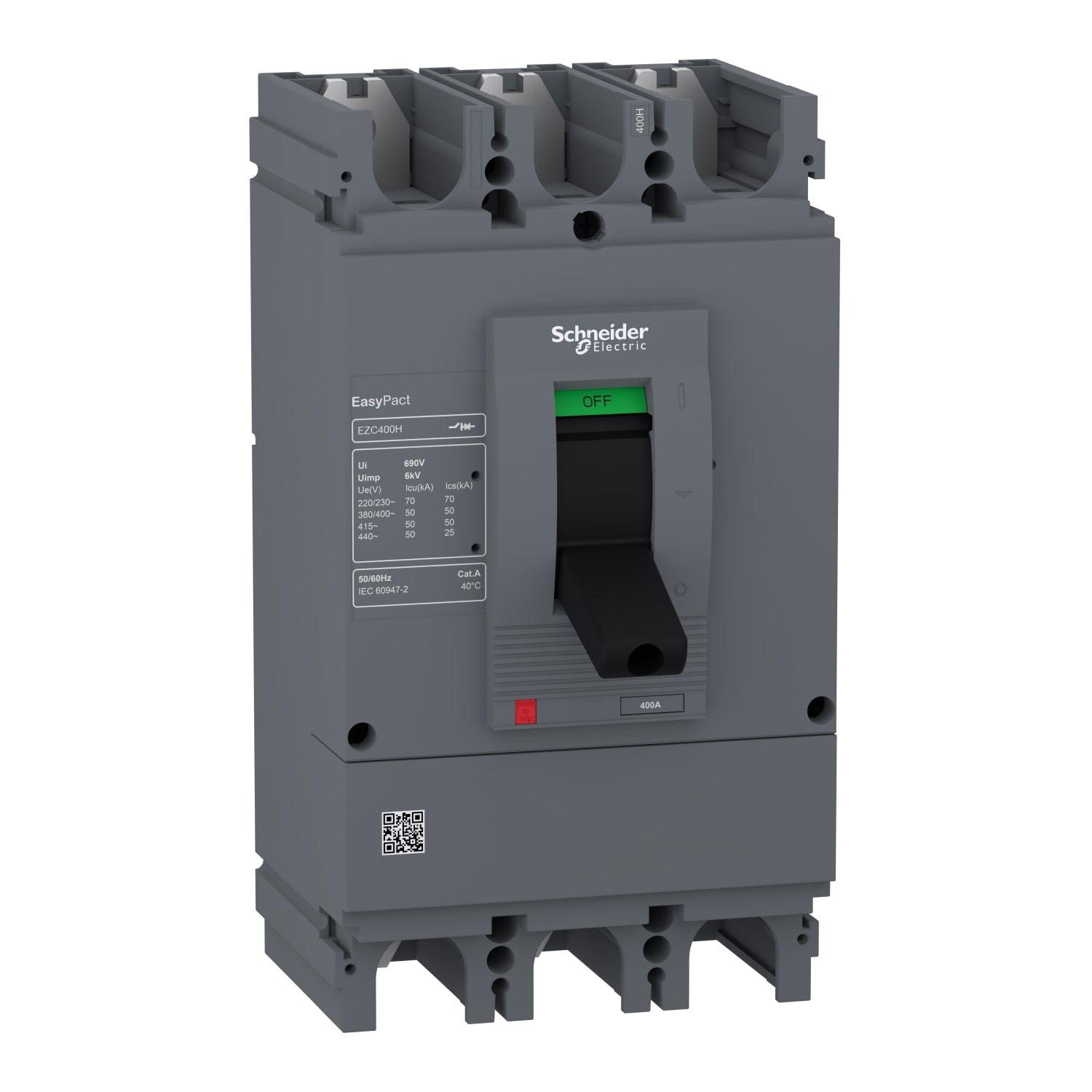

Se trata de un interruptor automático de 320 A para EasyPact EZC400H. Este producto puede funcionar por debajo de la tensión nominal de funcionamiento (Ue) de 440 V CA a 50/60 Hz. La máxima capacidad de corte (Icu) es de 50kA a 440V, en términos del rango completo Ics=100%Icu(Ics= 50%Icu a 440V. Esta versión del producto está diseñada en un bastidor de 3 polos con detección en 3 polos y unidad de control TMD equipada para protección magnetotérmica. Cumple con la norma IEC6947, la certificación CE y algunos laboratorios independientes (KEMA,ASEFA,TUV) o Tilva de terceros. Este dispositivo está certificado para su funcionamiento en un entorno con un grado de contaminación III, según la definición de IEC6947, y supera la prueba de condiciones extremadamente atmosféricas. El dispositivo puede montarse en posición vertical u horizontal en una carcasa metálica, y como protección contra riesgos de seguridad mediante candado. El grado de protección es IP40 para el mando rotativo directo e IP54 para el mando rotativo prolongado. Esta serie dispone de slots utilizados para el posicionamiento auxiliar de bobinas de disparo o señalización , en función de dónde se haya insertado en el dispositivo situado detrás de la cubierta frontal del interruptor automático. La dimensión fija es 140mm (ancho),255mm (alto),110mm (profundidad).
